簡介：
EYH系列二維運動混合機一般用于制藥、化工、食品、輕工、電子、機械、國防工業以及各種科研單位的粉狀、顆粒狀物料的高均勻度混合。
工作原理:

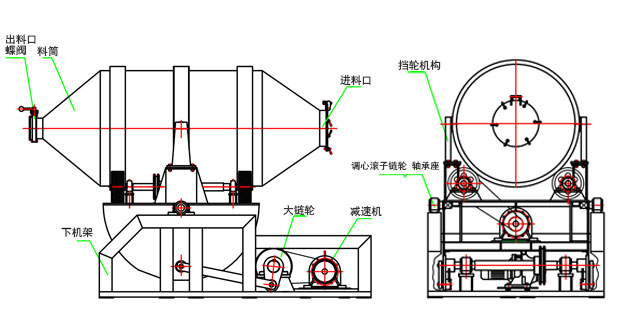

二維混合機主要由轉筒、擺動架、機架三大部分組成。轉筒裝在擺動架上，由四個滾輪支撐并由兩個擋輪對其進行軸向定位，另兩個轉動輪由傳動動力系統拖動使轉筒産生自轉；擺動架由一組曲柄擺杆機構裝在機架上，并由軸承組件支撐。二維混料機的轉筒可同時進行兩個方向運動，一個是轉筒的自轉，另一個是轉筒自轉的同時随擺動架擺動。被混合物料在轉筒內随轉筒自轉、翻轉、混和的同時，又随轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混合。
技術規格
|
産品型号 |
料桶容積 (L) |
最大裝料容積 (L) |
最大裝料重量 (Kg) |
搖擺、轉動速度 (r/min) |
電機總功率 (kW)) |
外形尺寸 (mm)(長x寬x高) |
整機重量 (Kg)) |
|
EYH-150 |
150 |
75 |
37.5 |
19/13 |
1.15 |
800×1050×1340 |
720 |
|
EYH-300 |
300 |
150 |
75 |
11/18 |
1.15 |
900×1350×1400 |
850 |
|
EYH-600 |
600 |
300 |
150 |
9/16 |
3 |
2250×1160×1550 |
1150 |
|
EYH-800 |
800 |
400 |
200 |
10/6 |
3 |
2530×1300×1700 |
1600 |
|
EYH-1000 |
1000 |
500 |
250 |
9/6 |
3 |
2730×1390×1860 |
1700 |
|
EYH-1500 |
1500 |
750 |
375 |
8.5/5 |
5.2 |
3160×1560×2160 |
2000 |
|
EYH-2000 |
2000 |
1000 |
500 |
8/5 |
7 |
3420×1660×2260 |
2600 |
|
EYH-3000 |
3000 |
1500 |
750 |
7.8/5 |
11 |
3800×1950×2400 |
3500 |
|
EYH-4000 |
4000 |
2000 |
1000 |
7/4.5 |
13 |
4300×2120×2650 |
4100 |
|
EYH-6000 |
6000 |
3000 |
1500 |
7/4 |
18.5 |
4600×2300×3100 |
6100 |
|
EYH-8000 |
8000 |
4000 |
2000 |
6.7/4.5 |
22 |
5300×2500×3260 |
7900 |
|
EYH-10000 |
10000 |
5000 |
2500 |
6/4.2 |
30 |
5500×2600×3550 |
9500 |
